PCB焊接的连接器在产品生产过程中，易出现现焊接PIN脚偏移、缺失、连接短路、虚焊、焊盘过热翘边等缺陷。然而人工检测易出现漏装、错装、PIN脚脱焊断路等问题。为了检测的速度和精度，采用机器视觉替代人工对虚焊、焊盘翘边、少锡缺陷等缺陷在线自动检测。

检测内容

检测PCB焊接质量，包括PIN脚偏斜、虚焊、焊盘翘边、少锡缺陷等缺陷。

解决方案

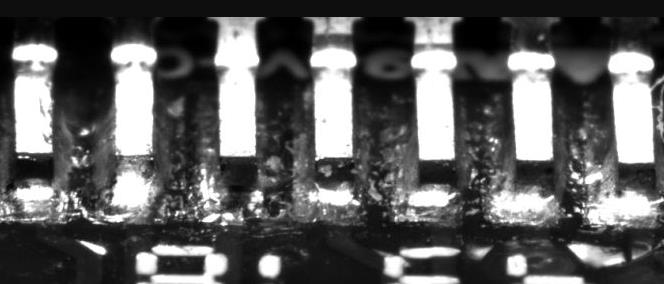

将PIN脚前端照亮，运用卡尺工具可抓取PIN脚中心，计算得到PIN脚间距能否异常，并计算PIN脚相关于焊盘中心的偏离间隔。可检测PIN脚能否发作偏斜、PIN脚能否缺失。

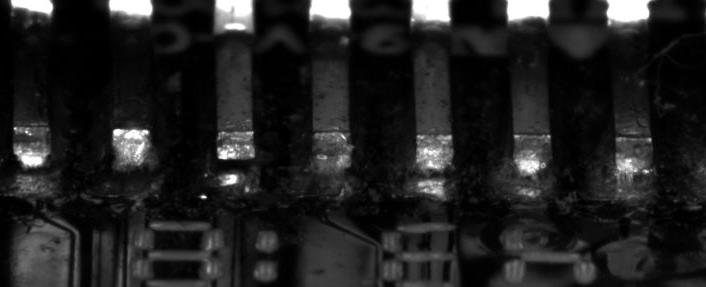

在正上方光源2的映照下，焊盘、PIN脚顶面及PIN脚前端附锡受面大，图像灰度值大，呈白色。而PIN脚前端面受光面极小，图像灰度值小，呈黑色。故可经过丈量焊锡与PIN脚前端面的交线与PIN脚顶边的间隔，可精确得到焊锡量的大小，进而辨别出少锡和无锡缺陷。

该PCB缺陷检测系统提高了生产检测效率和。如果您在pcb行业有相关检测需要，可以和我司取得的联系，为您免费提供定制化解决方案。
