随着机器视觉技术的进一步发展，各类机器视觉设备在各行业的应用也越来越多。

其中，电子制造业和半导体行业是机器视觉广泛应用的领域。在电子制造业中，机器视觉系统应用在电子制造的方方面面，小到电容器、连接器等小部件，大到手机键盘、PC主板、硬盘等。

从上游晶圆加工制造的分类、切割到电路板的印刷和修复，半导体行业较为典型，所有这些都依赖高精度的机器视觉来指导和定位运动部件。

一、视觉检测设备在电子行业的具体应用:

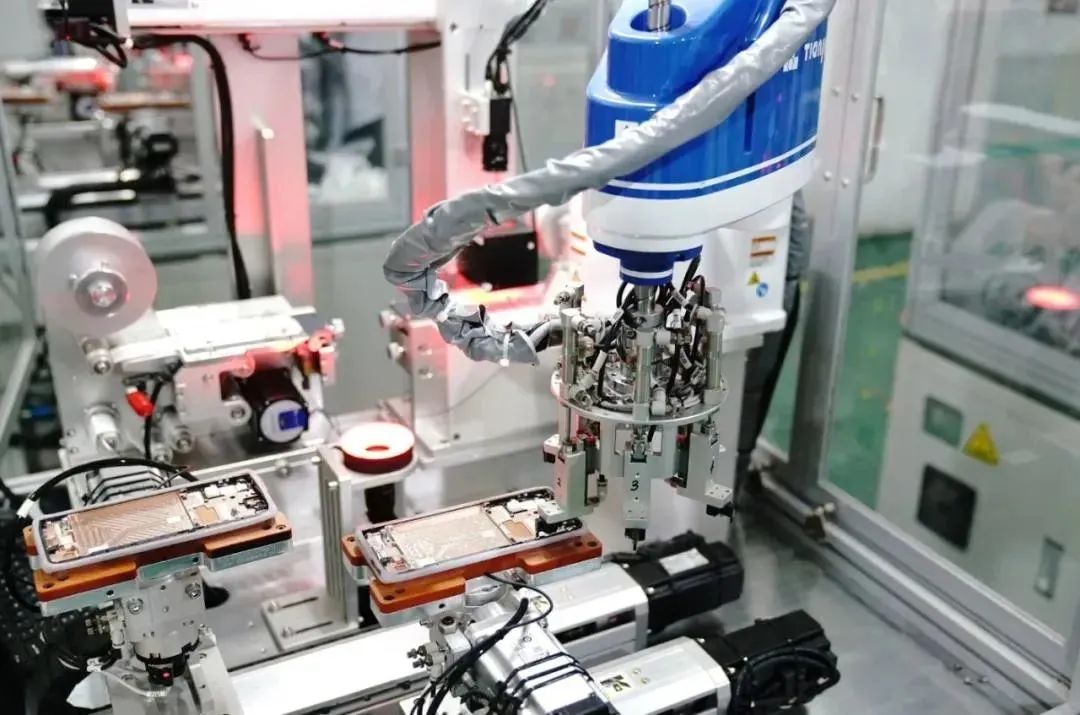

机器视觉在电子制造领域的应用主要是引导机器人进行高精度的 PCB 定位和 SMT 元器件的放置。以及各种生产装配设备中的单机、双面及多层板表面缺陷检测、定位孔对准、丝印质量检测、 SPI 焊膏检测、回流焊及波峰焊、电子零件表面质量检测，打标检测等。

二、机器视觉定位和检测功能:

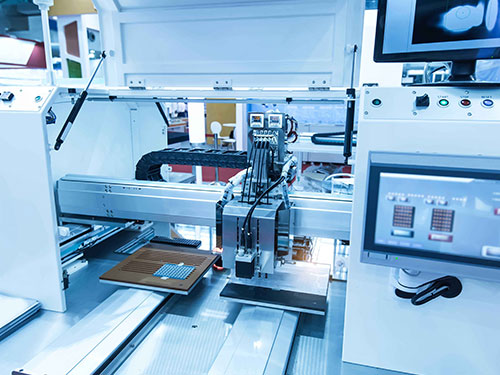

1. 在一般的常规在线视觉检测应用中，将工业摄像机放置在电路板上以获得印刷位置的图像，并将相关图像发送到视觉检测装置的处理系统。然后通过图像对图像进行分析。该软件将获取的图像与存储在设备存储器中相同位置的参考图像进行比较。通过这种方式，视觉检测系统可以确定是否有更多或更少的锡膏被应用。该系统还可以显示焊盘上的焊膏位置是否对齐。可以发现两个焊盘之间是否有多余的锡膏形成“桥”。

2、检测打印模板中间隙的工作也是同样的形式。当过量的焊膏堆积在印刷模板的表面时，可以使用目视检查系统来检测间隙是否被焊膏堵塞，或者是否有拖尾现象。发现缺陷时，设备可立即自动要求对以下屏幕进行一系列清洗，或警告操作人员有问题，需要进行维修。检查打印模板还可以为用户提供关于打印质量和一致性的非常有用的数据。

3、此外，先进的在线视觉检测系统的一个关键功能是能够在高反射率的PCB电路板和焊盘表面，检测在光照不均匀条件下或在干燥的焊膏结构引起的差异。例如，HASL电路板通常具有粗糙度、表面轮廓可变性和反射率等特性。为了获得最高质量的图像，适当的光照也起着非常重要的作用。

4. 光必须能够“瞄准”电路板的基座和焊盘，然后将其他不易察觉的功能转换成清晰可辨的形状。这样，下一步就可以利用可视化的软件规则系统来充分发挥自己的潜力。

5、在一些特殊的情况下，机器视觉系统可以用来检测焊盘上焊膏的高度或体积。有时它可能只使用离线视觉检测系统来执行这些操作。使用此程序意味着在给定的印刷模板中形成相应的堆积，以确定同一焊盘上是否缺少焊膏。

如果你的工业生产线中，可能用的到机器视觉方面的技术来做质量管控，可联系我司。
