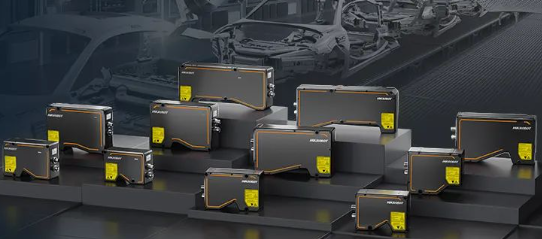

在汽配行业中的精密器件测量、插针缺陷检测和密封件缺陷检测的应用中，3D激光轮廓传感器搭配VM 3D算法平台，实现了3D测量/缺陷检测方案的快速搭建，拥有超高的检测效率和优异的检测效果，让我们一起看看3D视觉在汽配行业中的具体应用案例吧！

1.空调阀体平面度检测

为防止汽车冷却液外渗，需检测汽车基板平整度，确保基板与冷却液盛放装置紧密贴合。

挑战

尼龙材质不易成像；同时基板表明存在微小凹坑与凸起，检测精度要求高

3D视觉方案

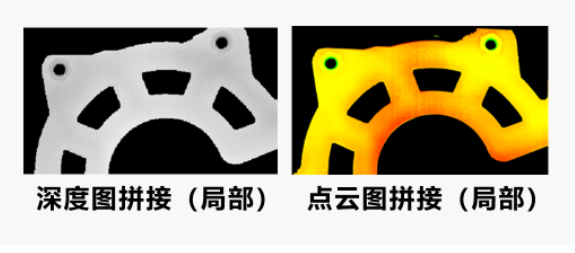

MV-DP2120-01H + VM 3D算法平台，单台相机双次扫描进行数据源拼接成像，通过平整度检测算子进行测量。

2.汽车密封圈/垫缺陷检测

为确保汽车胶圈安装处密封性，需检测胶圈外观缺陷，是否存在多肉或缺肉的情况。

挑战

圆形胶圈需要旋转扫描，对工装精度要求高；工字型胶圈需扫描正反侧，节拍要求高；异形胶圈所需视野范围大，缺陷检测精度要求高

3D视觉方案

MV-DP2060-01H + VM 3D算法平台，单台相机倾斜45°架设，径向扫描两次，内径和外径分别成像（圆形胶圈）

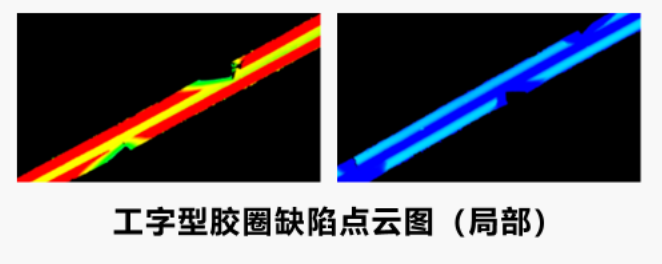

MV-DP2060-01H + VM 3D算法平台，单台相机水平架设，从正反两面分别对胶圈进行成像（工字型胶圈）

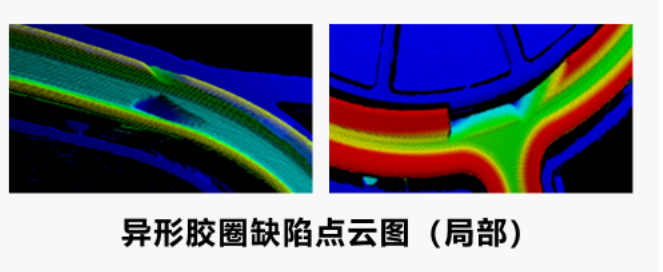

MV-DP2060-01H + VM 3D算法平台，单台相机水平架设双次扫描进行数据源拼接成像（异形胶圈）

3.密封胶路缺陷检测

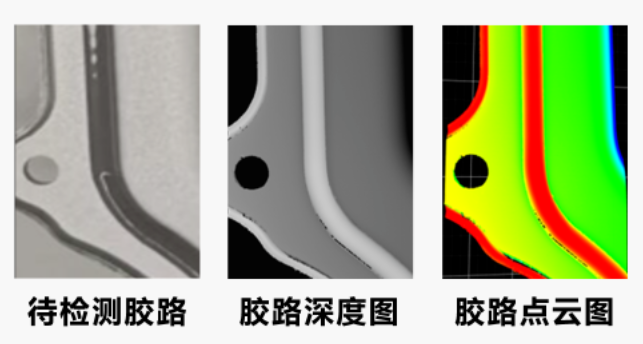

汽车结构件点胶工序中会存在胶路不合格情况，如胶路高度、宽度异常、断胶等，为保证生产质量，需对此类缺陷进行检出。

挑战

精度要求高，人工检出难以实现；胶路拐弯处算法难处理

3D视觉方案

MV-DP3020-01H + VM 3D算法平台，单台相机水平架设，移动相机沿胶路方向扫描

4.连接器Pin针缺陷检测

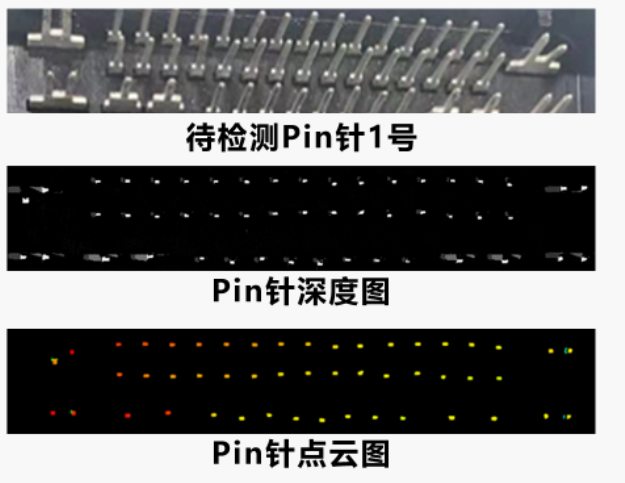

为了保证汽车连接器生产质量，需要对Pin针歪斜、缺针、高度异常等情况进行检出。

挑战

Pin针针尖细，成像难，精度要求；针尖反光，点云上方存在噪点，干扰算法处理；传统算法批量处理插针缺陷耗时长，流程繁琐

3D视觉方案

MV-DP2060-01H + VM 3D算法平台，单台相机水平架设，单向扫描出图（若Pin针较高，前排针的阴影对后排针针头成像有遮挡，需把相机倾斜假设一定角度）

5.螺丝浮高检测

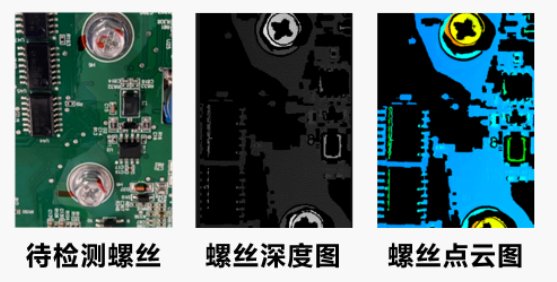

PCB板需要用螺丝固定在汽车结构件上，为实现全自动生产流程，替代人工检测螺丝是否拧紧工序，需用3D激光轮廓仪检测螺丝浮高。

挑战

螺丝中间十字孔存在盲区，较难成像；螺丝反光，点云上方存在噪点，干扰算法处理；人工检测螺丝浮高工序复杂，容易漏检

3D视觉方案

MV-DP3120-01H + VM 3D算法平台，单台相机水平架设，单向扫描出图

6.结构件焊接缺陷检测

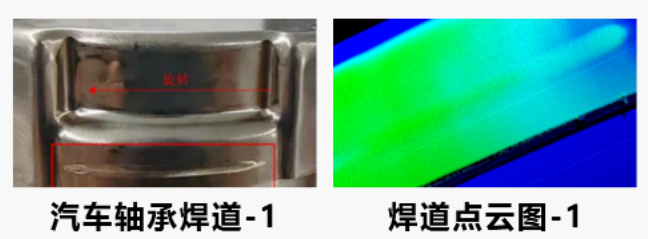

汽车轴承进行激光焊接后，为了保障车体安全性能，需要对焊缝质量进行检测。

挑战

缺陷种类多，不易检出；成像区域易出现反光干扰成像效果；焊缝处存在脏污、灰尘干扰检出结果

3D视觉方案

MV-DP3020-01H + VM 3D算法平台，相机与焊道平行架设，轴承旋转扫描成像

7.精密结构件3D测量

为保证汽车工件生产质量，需对结构件面1与面2、面2与面3之间的夹角进行检测。

挑战

2D视觉无法检测立体结构件角度；工件反光严重，对成像结果有一定影响；拍摄角度难以确认

3D视觉方案

MV-DP2120-01H + VM 3D算法平台，单台相机水平架设，单向扫描出图。如果您有相关视觉检测的需求，可联系我司获取解决方案。
