项目概况：

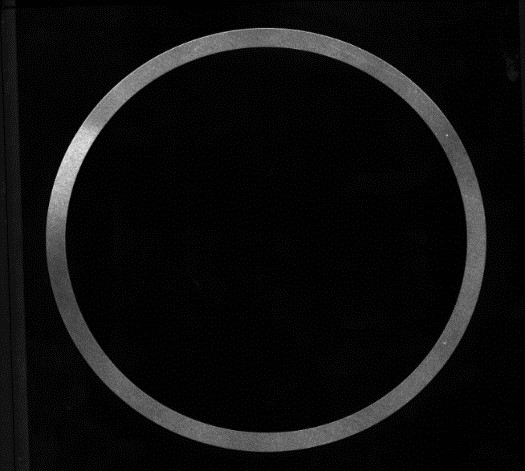

环状金属焊料表面缺陷检测系统是对环状金属焊料的表面缺陷判断有无的检测，并将不合格的产品剔除。

系统功能：

1.自动完成被检测物体与相机采集图像同步；

2.自动检测被测物体表面缺陷，比如黑点、白点、划伤、斑点、凹凸等表面缺陷；

3.对检测不合格的产品图像进行自动保存，有局限的位置进行标识，以便后续进行历史查询；

4.检测异常时提供声、光报警，并可控制设备启停；

5.剔除不合格产品，检测完成的合格的产品进行包装，自动统计产品的检测状态。

技术要求：

1.尺寸范围：厚度0.05mm~0.3mm，直径50mm~140mm的各种环状金属；

2.动态检测精度：图像分辨率0.02mm，算法识别分辨率0.06mm；

3.传送速度500mm/s；

4.检测速度3pcs/s。

解决方案：

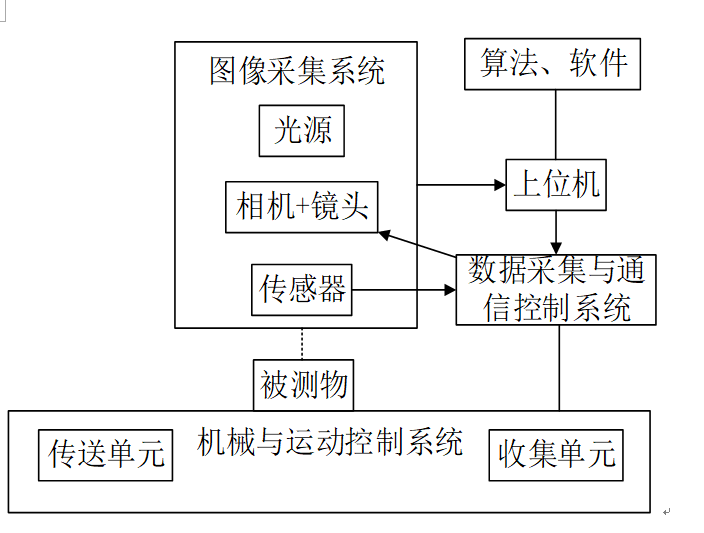

本系统通过线阵相机和镜头的组合实现高速高精度的图像采集检测法，采用特定的照明设计充分解决了金属表面的反光问题，使相机能采集到产品的真实的表面情况从而执行下一步操作。使用稳定的传送带保证传送过程的高效准确，同时实现不合格品剔除和成品回收。
