机车车顶检测系统满足铁路系统对电力机车检测工位的自动化、智能化需求。电力机车行驶至检修工位时，系统对机车车牌进行识别、记录并对整个车顶进行图像摄取，自动检测受电弓滑板的变形、裂纹、缺损及剩余厚度和车顶是否有异物存在。

系统功能

1.自动摄取图像并识别机车车牌号；

2.定位受电弓位置并自动检测受电弓的变形、裂纹、缺损、及剩余厚度和车分布。3.对机车车顶拍照并自动识别是否有异物；

4.在作业过程中设备断电或功能失效的时候，具有应急措施实现作业装置复位；

5.系统自动检测各设备的工作状态。

技术指标

1.滑板表面裂纹：宽度≥0.1mm；
2.缺损宽度：不大于滑板宽度的1/3；
3.滑板厚度检测误差：±0.2mm；
4.检测异物大小：≥25mm×25mm；
5.环境温度：-25℃～+45℃；
6.供电要求：DC24V，AC 220V。

解决方案

此系统由总控系统、车号检测系统、定位子系统、受电弓检测系统和车顶异物检测系统组成。4个检测子系统在总控系统欧诺个的统一控制下完成车顶的自动检测。

检测实例

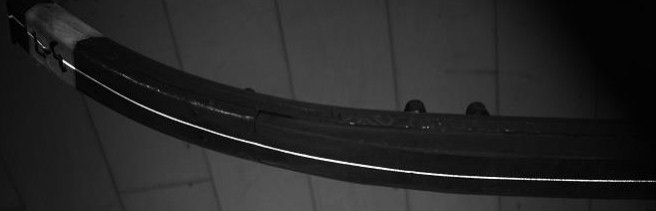

裂纹检测

缺损检测

厚度检测
