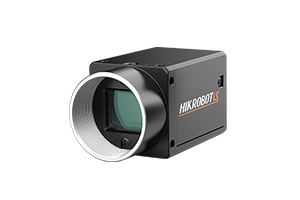

CS系列高成像工业面阵相机
本着精益求精的设计理念，海康机器人推出CS系列二代工业相机产品。系列产品从外观设计、产品开发到生产管控，都力求实现技术突破，给原有用户带来使用上的升级体验。
功能特性：
全新硬件平台，优化逻辑资源，大幅降低功耗
支持自动或手动调节增益、曝光时间、白平衡、LUT、Gamma校正等
相机植入降噪、CCM等功能，图像质量优异
千兆网接口，无中继情况下，最大传输距离可达100m
新一代外观结构设计，支持四面安装
兼容GigE Vision V2.0协议及GenlCam标准，无缝衔接第三方软件
外形尺寸：
型号 | 型号 | MV-CS004-10GM |
名称 | 40万像素网口面阵相机，IMX297，二代，黑白 | |
性能 | 传感器类型 | CMOS，全局快门 |
传感器型号 | IMX297 | |
像元尺寸 | 6.9 μm ×6.9 μm | |
靶面尺寸 | 1/2.9” | |
分辨率 | 720 × 540 | |
最大帧率 | 125.2 fps@720 × 540 | |
动态范围 | 74 dB | |
信噪比 | 41 dB | |
增益 | 0 dB ~ 24 dB | |
曝光时间 | 超小曝光模式：1 μs ~ 14 μs | |
快门模式 | 支持自动曝光、手动曝光、一键曝光等模式 | |
黑白/彩色 | 黑白 | |
像素格式 | Mono 8/10/10Packed/12/12Packed | |
Binning | 支持1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
下采样 | 支持1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
镜像 | 支持水平镜像、垂直镜像输出 | |
电气特性 | 数据接口 | GigE |
数字I/O | 6-pin P7接头提供供电和I/O：1 路光耦隔离输入（Line0），1 路光耦隔离 输出（Line1），1 路双向可配置非隔离I/O（Line2） | |
供电 | 9 ~ 24 VDC，支持PoE 供电 | |
典型功耗 | 2.2 W@12 VDC | |
结构 | 镜头接口 | C-Mount |
外形尺寸 | 29 mm × 29 mm × 42 mm | |
重量 | 约100 g | |
IP防护等级 | IP40（正确安装镜头以及线缆的情况下） | |
温度 | 工作温度-30℃~ 60℃，储藏温度-30℃~ 70℃ | |
湿度 | 20% ~ 95%RH 无冷凝 | |
一般规范 | 软件 | MVS 或第三方支持GigE Vision 协议软件 |
操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及MacOS 64bits | |
协议/标准 | GigE Vision V2.0，GenICam | |
认证 | CE，FCC，RoHS，KC | |
EMVA数据（典型） | 量子效率 | 68.80 % |
暗噪声 | 6.4 e-@10 bit | |
信噪比 | 39.7 dB | |
饱和容量 | 9.4 ke- | |
动态范围 | 62.3 dB |
