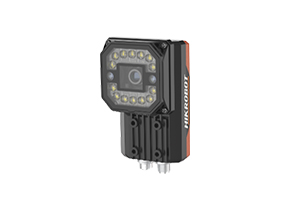

SC5000系列视觉智能识别相机
型号：MV-SC5016M-08S-WBN（黑白）
名称：160万像素黑白智能相机
像素支持：160/500/600/1200万 镜头焦距：8mm/12mm/16mm
视觉工具：计数：斑点计数、边缘计数、图案计数
缺陷：异常检测
有无：圆有无、直线有无、斑点有无、边缘有无、图案有无
定位：标定、定位
逻辑：分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算
测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测
识别：字符识别、码识别
功能特性
1.集成全功能视觉算法，可实现定位、测量、识别、缺陷等多种应用
2.支持机械对焦，一键设置，快速调试与设置
3.超大内存，性能更强；超高速大容量存储介质，可循环存图
4.支持多种工业通讯模式，对接无忧
5.状态指示灯丰富，可实时把握设备状态，方便调试与维护
6.IP67防护，无惧严苛的工业应用环境
| 型号 | 型号 | MV-SC5016M-08S-WBN |
| 名称 | 8mm镜头160万像素黑白智能相机 | |
| 工具 | 视觉工具 | 计数：斑点计数、边缘计数、图案计数 缺陷：异常检测 有无：圆有无、直线有无、斑点有无、边缘有无、图案有无 定位：标定、定位 逻辑：分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算 测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距测量 识别：字符识别、码识别 |
| 方案能力 | 支持方案导入/导出，最多可存储32个方案，40个模块 | |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP | |
| 相机 | 传感器类型 | CMOS，全局快门 |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 1/2.9" | |
| 分辨率 | 1408 × 1024 | |
| 最大采集帧率 | 60 fps | |
| 增益 | 0~15 dB | |
| 曝光时间 | 16 μs~1 sec | |
| 像素格式 | Mono 8 | |
| 黑白/彩色 | 黑白 | |
| 平台 | 内存 | 8 GB |
| 存储 | 32 GB | |
| 电气特性 | 数据接口 | GigE |
| 数字I/O | 12-pin M12接口，支持3个光耦隔离输入（Line 0/1/2），3个光耦隔离输出（Line 3/4/5），1个RS-232 | |
| 供电 | 24 VDC | |
| 典型功耗 | 8.5 W@24 VDC（不启动补光灯） 46 W@24 VDC（启动补光灯） | |
| 结构 | 镜头接口 | M12-Mount，机械对焦 |
| 焦距 | 8 mm | |
| 镜头罩 | 透明镜头罩，可选购半偏振镜头罩或全偏振镜头罩 | |
| 光源 | 白光，可选红光/蓝光/近红外 | |
| 指示灯 | 电源指示灯PWR，网络指示灯LNK/ACT，用户指示灯U1/U2 | |
| 外形尺寸 | 112.5 mm × 65.5 mm × 63.3 mm | |
| 重量 | 约450 g | |
| IP防护等级 | IP67 | |
| 温度 | 工作温度0 ~ 50℃，储藏温度-30 ~ 70℃ | |
| 湿度 | 20% ~ 95% RH无冷凝 | |
| 一般规范 | 软件 | SCMVS |
| 认证 | CE，FCC，KC |
