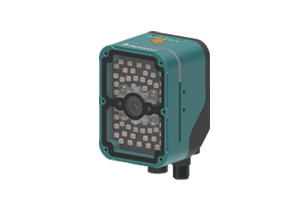

新大陆NLS-Soldier300工业级固定式扫码器
产品简介
全新推出的工业级固定式扫码器NLS-Soldier300，提供Soldier300W 、 Soldier300N 及 Soldier300S 三款型号类型，采用新一代多核处理器平台，具备优秀的图像处理能力和解码速度；灵活的分区块照明方案，实现优质的反光场景识读；集成丰富的通讯接口/协议，适配多种工业接线环境；搭配强大的自学习功能，可一键式完成图像调焦和设备参数设置，多型号大视野长景深满足多场景应用，适用于电子业生产追溯管理、新能源产线追溯管理、汽车零部件质量追溯管理、光伏质量管理与追溯等各类苛刻工业场景。
◆ 新一代多核处理器平台
高性能四核处理器，内嵌高性能图像处理加速引擎，结合先进的多线程并行解码技术，单幅图像解码速度显著提升，并能同时处理多幅图像，支持高帧速的场景应用，最高解码速率可达60张/秒。
◆ 全新升级的照明系统
集成式照明光源方案，高亮的白光搭配面阵的红光，灵活的分区块照明，可满足不同应用场景需求。同时包含扩散罩附件、偏振片等附件，实现了优质的反光场景识读能力。
◆ 丰富的通讯接口/协议
集成RS-232/RS485/USB/以太网/工业以太网（Profinet、Ethernet/IP等工业协议），同时支持POE供电和IO端口输入输出。
◆ 更加全面的功能配置
全面优化及升级的软件功能，支持组网、脚本编辑、ROI多区域、条码质量检测等，提供了丰富的功能应用选择。强大的自学习功能，一键式完成图像调焦和设备参数设置。
◆ 灵活且严谨的工业结构设计
IP67防护等级，无惧严苛的工业应用环境。线缆接口处可进行水平垂直角度自由切换，适配多种工业接线应用环境。
◆ 多型号多视野满足多场景
提供Soldier300W、Soldier300N及Soldier300S三款定焦镜头型号，可满足超大视野、标准视野、高精度的应用场景需求。且内置液态调焦镜片，可快速完成对焦操作。
设备 | 型号 | NLS-Soldier300W | NLS-Soldier300N | NLS-Soldier300S | |
| 类型 | 近距离超大视野 | 标准型 | 远距离高精度 | |
光学规格 | 图像传感器 | CMOS | |||
| 像素 | 1920 × 1200 | |||
| 照明 | 14颗高亮红光LED | 50颗红色点阵+4颗高亮白 | 14颗高亮红光LED | |
| 偏振 | 半偏振（标配） | 全偏振（选配） | 半偏振（标配） | |
| 焦距 | 6mm | 9mm | 15mm | |
| 瞄准 | 2*圆形激光 | |||
读取规格 | 识读码制 | 1D | EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11, MSI-Plessey, Plessey, Deutsche14, Deutsche12. | ||
|
| 2D | QR Code, Data Matrix, PDF417, Aztec Code, Micro QR. | ||
| 最小分辨率 | 1D | 1.67mil | 1mil | 0.8mil |
|
| 2D | 3.33mil | 2.5mil | 2mil |
| 读取距离 | 50至1000mm | 50至1000mm | 100至2000mm | |
| 运动容差 | 2m/s | |||
| 符号反差 | ≥15% | |||
机械/电气参数 | 外观尺寸 | 61(W)×52.1(D)×100.9(H) | |||
| 重量 | 394.7g | |||
| 提示方式 | 蜂鸣器, 指示灯 | |||
| 工作电压 | 24VDC | |||
| 电流@24V DC | 额度功率 | 7.9W | ||
|
| 待机电流 | 47mA | ||
| 输入 | 最大15mA（输入电源：5 V~30V）；2路 | |||
| 输出 | 最大50mA（输入电源：≤30V）；2路 | |||
| 通讯接口 | RS232，USB，以太网接口 | |||
| 通讯协议 | TCP/IP, UDP, FTP, Modbus, Ethernet/IP, Profinet | |||
环境参数 | 工作温度 | -10℃~+50℃ | |||
| 存储温度 | -40℃~+70℃ | |||
| 相对湿度 | 5%~95%（无凝结） | |||
| 防护等级 | IP67 | |||
配件 | 数据线 | 以太网线缆, USB+RS232+I/O 端子（三合一数据线） | |||
| 适配器 | 输入 100~240V 输出 DC 24V/1.5A | |||
| 其他 | 固定支架，RS485线缆（可定制），扩散片（选配）， 放大镜（小角度型选配） | |||
认证 |
| CE, FCC, ROHS2.0, 光生物安全 | |||
